 Первые фотографии процессора GameBoy
Автор Сообщение
Сообщение 14 янв 2014, 13:03
Профиль ICQ WWW
Аватара пользователя

Зарегистрирован:
24 июл 2007, 10:41
Сообщения: 542
Хочу порадовать всех фанатов этой замечательной карманной системы, коим и сам являюсь )

Михаил с ZeptoBars показал первые фотографии процессора. Речь идёт о самой первой черно-белой версии GameBoy (DMG-001).

Процессор этой системы имеет кодовое название DMG-CPU и основан на процессоре собственной разработки Sharp, который в свою очередь базируется на урезанной версии всем известного Z80.

Удивительно, что уже в то время (1989 год) процессор использовал технологию CMOS, на базе стандартных ячеек и 2 слоя металла :D То есть технологически он идентичен процессору PSX CPU (только по более "крупному" тех. процессу).

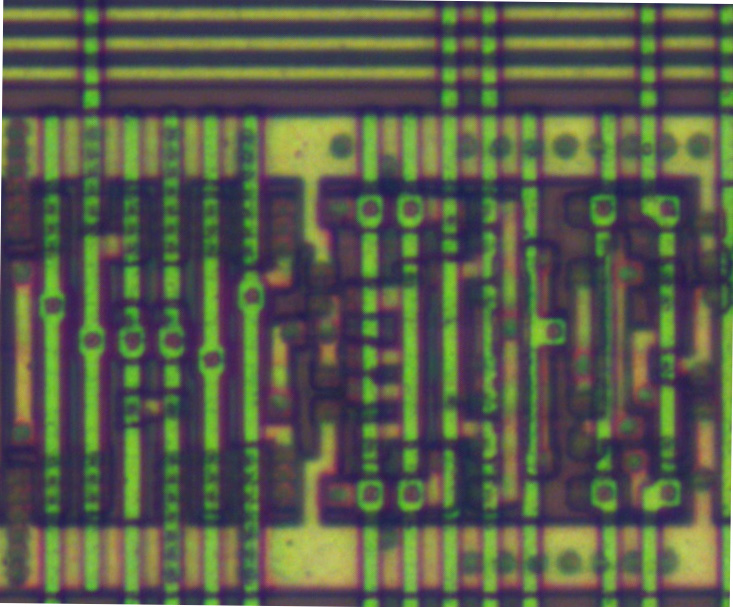

Ну и фотография ряда стандартных ячеек :

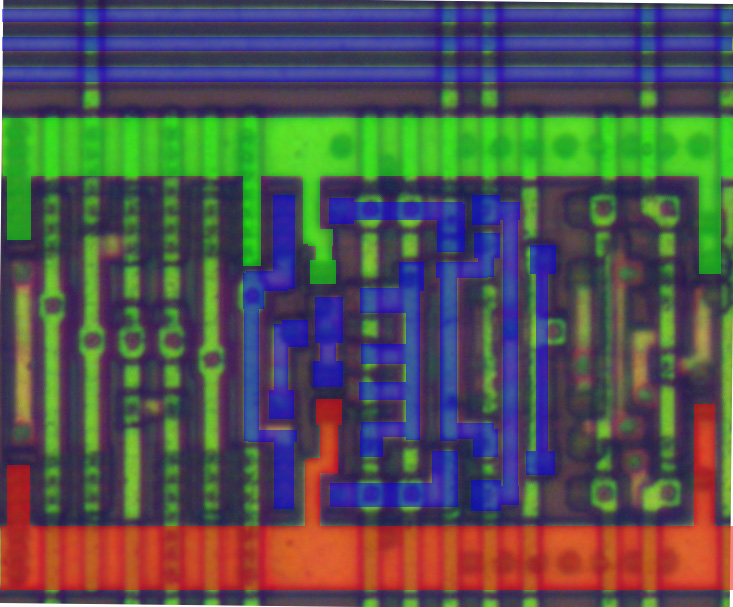

На фотографии очень хорошо просматривается М1, поэтому велика вероятность, что восстановить работу ячеек будет не так сложно, как в случае с PSX CPU, в котором М1 сильно переплетается внутри ячейки.
В DMG-CPU М1 идёт параллельно верхнему М2, и из-за хорошей контрастности достаточно легко распознается (см. аттачи).

Мы договорились, что Михаил сделает первый дата сет с поверхностным слоем, когда приспособит "столик с моторчиками", для автоматического кадрирования.

Сам заниматься этим замечательным процессором не смогу (но очень хочется), потому что есть другие проекты, поэтому приглашаются все желающие) Параллельно я распространил новость на забугорные ресурсы, и всем известный Kevtris aka Kevin Horton уже заинтересовался.

Процессор не настолько монструозный, как PSX CPU, рядов стандартных ячеек совсем немного, есть фотография нарытая в инете, в плохом качестве:

К тому же GameBoy имеет архитектуру, которую сейчас принято обозозначать как SoC (System on Chip). То есть вся система собрана в одном кристалле)
