Вчера приобрел полезный девайс - электрогравир. Стоимость - 900р.



Решил попробовать сделать depackage какого-нибудь серьезного чипа.

Из кучи чипов, выкусанных из PSX выбрал тот что покрупнее, с маркировкой:

SONY
CXD8530CQ
L9A0048
WJ98168
NNI 9650
KOREA


(фотки с моего телефона не очень, привожу просто чтобы вы оценили размер корпуса микросхемы)

Гугление показало что это центральный процессор. Ну и хорошо)
Практика разбора предыдущих чипов подсказала, что внизу у чипа находится термическая защита, для отвода тепла. Поэтому я выбрал скругленную коническую шлифовальную насадку и стал вытачивать чип с обратной стороны )
Из необходимых инструментов : влажная тряпка для протирки поверхности чипа и натянутая на нос майка, для защиты от вредных продуктов испарения и стачиваемой пыли. Не знаю насколько токсичен пластик, но воняет он жутко.

Пара минут и я добрался до термической защиты:

Потом обточил всё по краям и обнаружил дорожки, которые идут наружу :


А вот тут я часть отодрал, думал они отдерутся вместе с кристаллом, но не тут то было


Термическая защита под микроскопом:

(и видно кусок пластика)

Обнажив на поверхность площадь, занимаемую термической защитой - логично предположить, что под этой крышечкой находится сам кристалл. Поэтому я взял корундовый диск и одним махом выпилил кусок чипа :


Вот так выглядит это сандвич под микроскопом сбоку:


Что же дальше??? Поковырял я ногтем крышку - она никак не отдирается. Тогда я взял специальный инструмент из набора для подстригания ногтей и стал ковырять )) Крышка поддалась легко, а под ней появилось сокровенное - кристалл с обратной стороны:

Оказалась крышка термической защиты приклеивается каким-то аналогом термопасты (но прозрачной).

Долго думал - как мне достать чип. Ковырял его ковырялкой, кидал его об пол (думал он отвалится наружу), но не помогало.
Пластик с боков надежно держит его внутри. Тогда я взял корундовый диск и отпилил куски пластика с боков.
Потом на 5 секунд сунул чип под кухонную газовую горелку (помня предыдущий опыт, чтобы дорожки не успели расплавиться).
Воздух который находился между поверхностью кристалла и пластиком расширился, крышка чипа вспучилась и отвалилась!

Сделал несколько снимков, но опять же - оксидная пленка SiO2 не дает разглядеть все детали и очень сильно искажает картинку.
НО! В интернете я вычитал, что для травления этой пленки можно использовать общедоступный ацетон) На стройрынке куплю немного и обязательно попробую в следующий раз.

Общее фото чипа (не судите строго, опыт панорамирования пока небольшой, да и деталей всё равно не особо видно, главное что можно примерно наметить основные блоки микросхемы)

(Полноразмерное фото тут : http://psxdev.narod.ru/images/PSXCPU.png)

И несколько фоток с разных частей, для демонстрации детализации. Разрешающей способности микроскопа достаточно для изучения устройства чипа, но эта гребаная оксидная пленка портит всю картину)


-- 15 окт 2012, 16:20 --

Также ещё пришёл к выводу, что нужно дополнительно приобрести поляризующий и несколько цветных фильтров, чтобы отсечь часть длин волн и уменьшить интерференцию. чёткость картинки должна улучшиться на порядок. даже если просто вращать чип под микроскопом, то видно как меняется детализация изображения.

Ацетон попробовал, кроме вони ничего не получилось )

Слой пассивации кристалла не сильно портит картину. Тут картину портит сам микроскоп. Ид ело даже не в самой камере, а в оптике. У объектива есть своя разрешающая способность (апертура) это примерно как пиксели в камере. Например длиннофокусный объектив в 100х с апертурой 0,70 стоит порядка 3 000 $. Такой же, но с апертурой 0,90 стоит уже 5 500$
Так что дешевым микроскопом не получится рассмотреть детали....

Чет под гостем отписалось....Странно

Спасибо за разъяснения, будем штудировать основы оптики ) Честно говоря пока совсем не понимаю физический смысл этой апертуры.

Есть надежда что линза из сломанного DVD даст нужную апертуру?

Линза из DVD? Кусок пластмассы? Да никогда.
Для примера фото реального объектива. Объектив это очень сложная штука. Вопервых проблемы с равномерностью фокуса во всем видимом поле. Во вторых сведение цветов (да да... как в старых телевизорах цветных). На фотке видно число 0,70 это и есть апертура объектива. А так объектив этот 100х . По габаритам видно, что там далеко не одна линза - там целая система...

А на какой объектив делались фотки PPU?

И какую матрицу вы используете ? Вообще как выглядит вся система в целом, можно поинтересоваться ? )

Делалось на объективе 20х в режиме Zoom 2x. Фотки чуть позже. Камера 10M. Микроскоп Mitutoyo FS110.

Нашел фотку из архива. Примерно так это выглядит

Аппарат!

Это называется хроматическая аберрация. Преломление на таких мелких расстояниях проблема известная. Либо монохром снимать.

Ну про хроматическую абберацию нам в школе еще говорили - это потому что свет разной длины волны переломляется под разными углами)

Аппарат впечатляет ) Спасибо за информацию и сделанные фотографии )

2 org: А ты собираешся в будущем писать такой же эмулятор на транзисторной логике для PlayStation?

На PSX вряд-ли, но кристалл поизучать хочется, чтобы получить точную инфу по работе GTE, MDEC и прочих компонентов его CPU.

А есть где-нибуть отснятые фотки процессоров? Кроме CPU там же еще GPU отдельно и SPU есть.

Нет, таких фоток нигде нет.
Даже эта фотка паршивого качества, которая в этой теме - единственное имеющееся фото процессора PSX.
Остальные чипы у меня тоже есть, но фоткать не стал, по причине того что в этом нет смысла (плохое качество фоток)

Зато другие процессоры есть.
Вот здесь:

http://radiopicture.listbb.ru/viewforum.php?f=3

http://i074.radikal.ru/1303/50/ad987ad491ef.jpg

Я очень надеюсь что и для PSX скоро будут четкие фотографии. Чипы уже отправлены декаперу, осталось только выполнить ряд манипуляций с его и нашей стороны

По ссылке много интересных микросхем, но без снятого слоя металла какую-то пользу из фотографий извлечь нельзя, разве что сделать трассировку металлического слоя.
А с фотками уровня 486 без послойного снятия слоев металла (там 2 или 3) вообще ничего сделать нельзя )

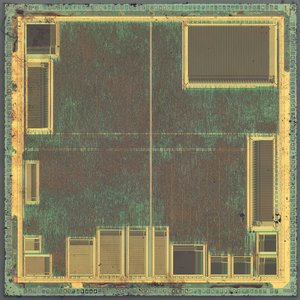

Наконец-то у нас есть первое фото CPU плейстейшн. Возможно первое в мире ))

Пока отснятые 5x объективом.

А как же хайрез? :-)

http://s.zeptobars.ru/ps1-cpu-1-HD.jpg

Точно! Я и забыл.

Я кстати посчитал количество площадок на самом чипе - получилось 228, если я не сбился. Но на выходе у чипа всего 208 пинов. Что-то было не подключено?

В левом нижнем углу - тестовая структура с контактными площадками, к ним ноги не выводят. (Левый нижний - на хайрезе. Почему-то приложенная к форуму картинка - повернута).

Ну и земля/питание - несколько падов к одной ноге могут быть приварены.
